煙突をエルボで折り曲げる施工の際の注意点

今回のリフォーム工事にともなう薪ストーブ設置は、新築ではないので既存住宅の構造の制約を大きく受けることになった。素直に煙突を真っすぐには伸ばせない状況だったので、大きくエルボで曲げるプランとなった。

このように煙突をエルボで曲げる施工の際には大きなリスクがある。エルボは直管と違って接合部分のコネクターにロックのための爪がついてない。爪がついていると自由に回転しなくなるので、角度を調整できなくなってしまうのだ。そのため、ロッキングバンドで止まっているだけとなる。上側のエルボで、オフセットさせている部分の直筒の荷重を支えている。直筒が短い場合は、それほど心配はないけど、1メートル以上になってくると、荷重を支えきれずに外れてしまうリスクが非常に高い。　下側のエルボも接続して、さらにその下の薪ストーブの口元まで全部接続して、ある程度荷重を薪ストーブの口元で受けられる状況になるまでは油断できない。

薪ストーブの搬入時に、オフセット部分に触ってしまったりしたら外れてって大きな事故になるのは容易に想像できるし、その前の待機段階で誰かが興味半分で触ってしまうことも予想できる。

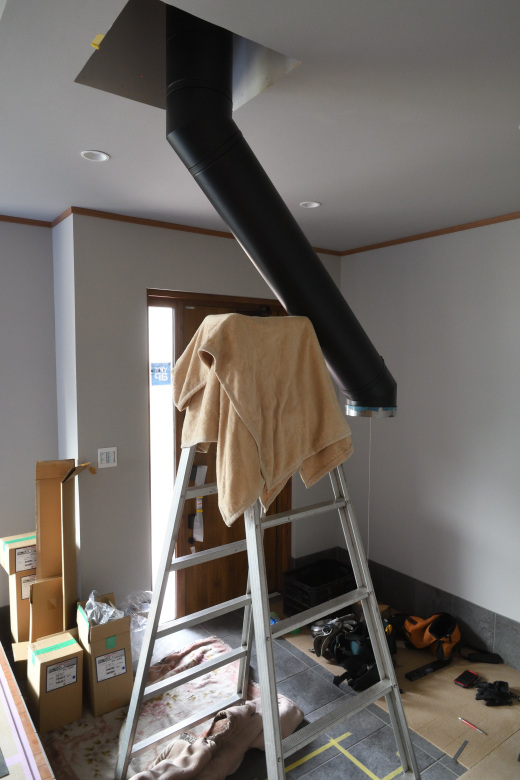

事故防止のために、今回の設置状況では脚立で煙突の荷重を受けておくことにした。現場の状況によってはバンドをつけて上方向から紐で引っ張るなどの方法もある。いずれにしても、煙突を全部接続するまでは、エルボ部分は弱点なので、細心の注意を払う必要がある。

オフセット部分の荷重対策を取った後に、下げ振りで煙突芯の位置を床面に写して、薪ストーブの実際の設置位置をマスキングテープで描いた。

ちなみに、これらの写真は、墨出し作業の際に床付近まで降ろした下げ振りを、薪ストーブの口元の高さまで上げた、薪ストーブ搬入直前のものだ。墨出し作業中や搬入作業中は、写真を撮っている余裕はなかった。

この現場は広い玄関土間に設置した、薪ストーブの正面に框があって、フローリングとなって段差があるので、「扉が框と干渉しない」「框のところに座った時にいい感じで薪ストーブのハンドルに手が届く」という絶妙な位置を狙って、設計したが、設置後に「イメージと違う」ということのないように、原寸大の絵で現場で最終確認をした。

真っすぐな煙突で、単純な炉台という場合は、確認しなくても大丈夫だけど、今回のような複雑な設置プランの場合は、実際に座ったり、手を伸ばして、どんな具合かとチェックしてみないと、「設置後に修正」ということになってしまう。
