チムニー内部への煙突の取り付けのコツ

チムニーの内部へ煙突を取り付ける前に、固定金具を取り付ける。その際にいくつかのコツがある。

まずはチムニーの芯を出すのだけど、外寸の最大突起部分で4辺の寸法を測るのがポイントだ。厳密にこの4辺の寸法が同一のことはまずない。ミリ単位で狂っているのは当たり前。ひどい時は10ミリ位違うこともある。つまり厳密な正方形にはなっていないということだ。

やりがちなことだけど、内寸で芯を出しても意味がない。そこで計測すると外寸の芯がずれが大きくなりすぎて、囲いフラッシングが被さらないことが多々ある。

ここで誤差が生じると、煙突を取り付けた後に、囲いフラッシングや角トップが取り付けられないという重大な問題が発生するので、時間がかかっても良いので慎重かつ正確に行う必要がある。

次に芯の位置に煙突固定金具を取り付けるわけだけど、これまた難しい。内寸が本当の正方形なら楽勝なのだけど、厳密にいえば台形や平行四辺形みたいな感じで歪んでいるので芯が通る線上の2つの固定金具をボルトで止めると、パーツ同士が一直線上で合わずに接合できないのだ。作業したことのない人にはイメージがつかみずらいかもしれないが、意外と大きなずれが発生する。

そのため、完全に2つの固定金具を3つの穴全部で内壁に全部固定しないで、それぞれの固定金具の真ん中の穴の位置だけ仮止めして割と自由に動かせる状態にしておいて、壁面につけてから、2つの固定金具同士をボルトで仮止めする。

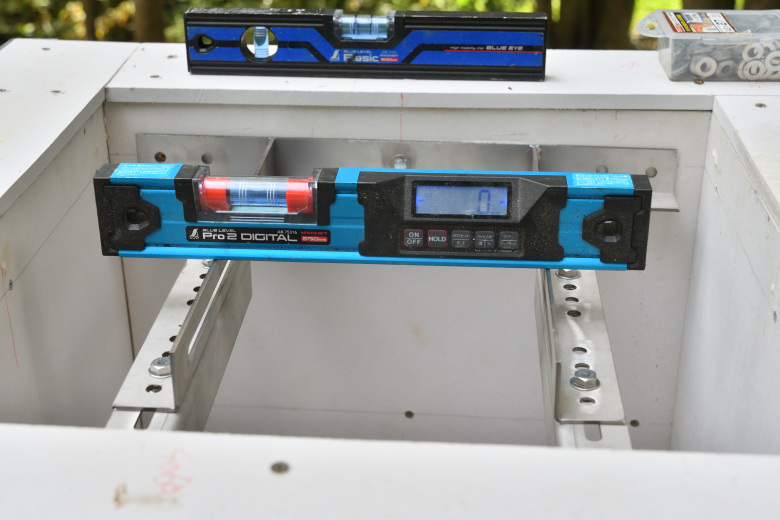

その後、固定金具の端の穴のボルトを固定するわけだけど、固定金具のボルトの位置での水平を確認するのではなく、煙突を取り付ける芯の位置に水平器を置いてそこが水平になるように、調整、確認しながら、両端のボルトを打っていく。

良く見ると煙突固定の位置の芯の辺りが水平になっているけど、ボルトを打つ固定金具の端の部分は斜めについているのが判ると思う。本当は全部水平になれば気持ち良いのだけど、現実のチムニーが歪んでいるから、仕方ない。

何気に煙突を取り付けているように見えて、天端からどれだけ煙突を出すかというのも厳密に設計している。つまり、この高さを起点として煙突を降ろしていくわけなので、いい加減にやると煙突の長さが足りなかったり長すぎたりして薪ストーブ本体の口元に接続できないという問題が発生するので、事前にきっちり確認しておく。その際、薪ストーブの寸法だけで確認すると天板の高さと口元の高さが違うので要注意だ。スライド煙突での調整範囲を超えてしまうと現場にある煙突の組み合わせで作業完了できないということになる。
